Elektronik Şaftlı Rotogravür Baskı Makinesi Baskı Doğruluğunu ve Esnek Paketleme Verimliliğini Nasıl Artırabilir?

Yeşil OhmgeliştirirElektronik Şaftlı Rotogravür Baskı MakinesiEsnek ambalaj malzemeleri üzerine hassas çok renkli baskı arayan üreticiler için. Servo tahrikli kontrol, koordineli gerilim yönetimi ve doğru renk kaydıyla bu ekipman, tutarlı baskı kalitesini ve verimli rulodan ruloya üretimi destekler.

Elektronik şaftlı rotogravür baskı makinesi, plastik filmler, kağıt ve diğer uyumlu rulo malzemeler üzerine doğru, tekrarlanabilir çok renkli baskı sağlamak üzere tasarlanmıştır. Yalnızca geleneksel mekanik şaft bağlantılarına güvenmek yerine tahrik sistemlerini elektronik olarak koordine ederek, operatörlerin baskı süreci boyunca web hareketini ve renk kaydını yönetmesine yardımcı olur. Bu makalede teknolojinin nasıl çalıştığı, ana bileşenleri, uyumlu alt tabakalar, temel özellikler ve ekipman seçimine ilişkin pratik hususlar açıklanmaktadır. Ayrıca Green Ohm'un makine konfigürasyonunun esnek ambalaj üretimini nasıl destekleyebileceğini ve alıcıların yeni bir baskı hattına yatırım yapmadan önce neleri değerlendirmesi gerektiğini de inceliyor.

İçindekiler

1. Elektronik Şaftlı Rotogravür Baskı Makinesi Nedir?
2. Elektronik Şaft Teknolojisi Nasıl Çalışır?
3. Hangi Özellikler Yazdırma Performansını Etkiler?
4. Makine Hangi Malzemeleri Basabilir?
5. Ana Teknik Özellikler Nelerdir?
6. Bu Baskı Ekipmanı Nerede Kullanılır?
7. Alıcılar Doğru Makineyi Nasıl Seçmeli?
8. Operatörler Tutarlı Performansı Nasıl Koruyabilir?
9. Sıkça Sorulan Sorular
10. Çözüm

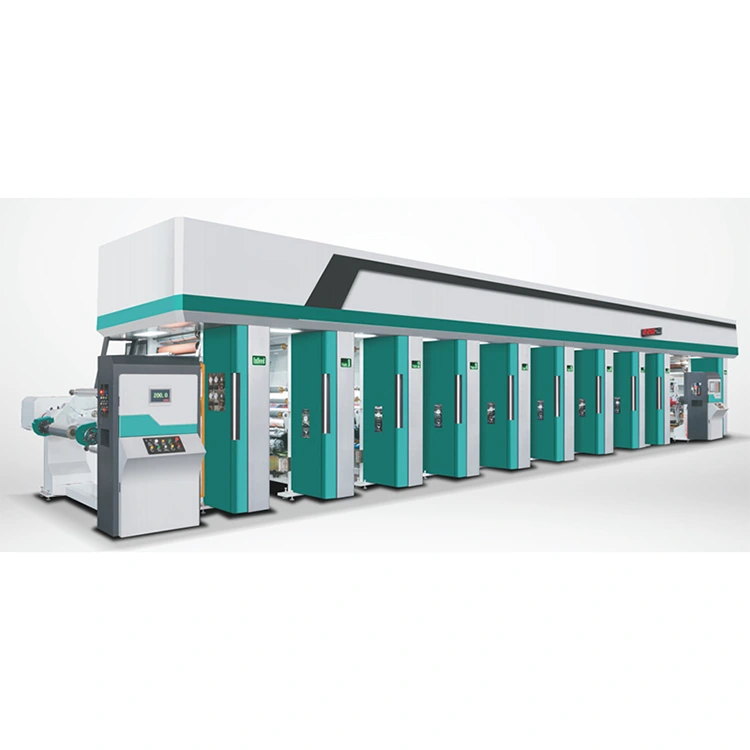

1. Elektronik Şaftlı Rotogravür Baskı Makinesi Nedir?

Elektronik şaftlı rotogravür baskı makinesi, birden fazla baskı ünitesinin hareketini kontrol etmek için elektronik olarak koordine edilmiş sürücüler kullanan endüstriyel bir baskı sistemidir. Sürekli malzeme ruloları üzerinde hassas çok renkli baskıyı desteklemek için yerleşik gravür baskı sürecini modern servo ve otomasyon teknolojileriyle birleştirir.

Geleneksel gravür baskıda, gravürlü silindirler mürekkebi ardışık baskı istasyonlarından geçerken alt tabakaya aktarır. Her silindir görüntünün belirli bir rengini veya bölümünü temsil eder. Bu istasyonlar arasında doğru senkronizasyon çok önemlidir çünkü web hareketindeki küçük bir sapma bile gözle görülür renk yanlış hizalamasına neden olabilir.

Elektronik şaft kontrolü, ilgili tahrik eksenlerini bir kontrol sistemi aracılığıyla koordine ederek gerekli hız ve konumsal ilişkilerin korunmasına yardımcı olur. Bu yaklaşım, makine konfigürasyonuna bağlı olarak, mekanik bağlantılı düzenlemelerle karşılaştırıldığında senkronizasyonu ve ayarlamayı kolaylaştırabilir.

Yeşil Ohm, plastik filmler, kağıt ve diğer uyumlu rulo malzemeler üzerine çok renkli baskıya yönelik bir elektronik şaft gravür baskı çözümü sunar. Konfigürasyonu, esnek ambalaj üretiminin pratik taleplerini karşılamak için servo tahrikli baskı, bilgisayarlı kayıt ve gerginlik kontrolünü birleştirir.

2. Elektronik Şaft Teknolojisi Nasıl Çalışır?

Yazdırma işlemi, çözme ünitesinin bir alt tabaka rulosunu makineye beslemesiyle başlar. Ağ, oyulmuş silindirlerin mürekkebi malzemeye aktardığı baskı istasyonları boyunca hareket eder. Her baskı aşamasından sonra alt tabaka bir sonraki istasyona veya geri sarma ünitesine geçmeden önce bir kurutma bölümünden geçer.

Elektronik koordinasyon, malzemenin taşınmasından ve baskı silindirlerinin çalıştırılmasından sorumlu sürücüleri senkronize ederek bu süreci destekler. Programlanabilir bir mantık denetleyicisi (PLC), servo tahrikli gerilim kontrolü ve kayıt ayarları, istikrarlı üretim koşullarının korunmasına yardımcı olmak için birlikte çalışır.

1. Gevşeme:Rulo monte edilir ve alt tabaka, kontrollü gerilim altında makineye beslenir.
2. Web rehberliği:Malzeme, baskı hattı boyunca amaçlanan yolunu takip ederek tutarlı konumlandırmanın korunmasına yardımcı olur.
3. Mürekkep transferi:Oyulmuş baskı silindirleri gerekli mürekkep desenlerini alt tabakaya aktarır.
4. Renk kaydı:Kayıt kontrolleri ardışık renk baskılarının konumlarını koordine eder.
5. Kurutma:Kurutma sistemi, mürekkep sistemine ve çalışma koşullarına bağlı olarak gerekli miktarda solventi veya nemi giderir.
6. Geri sarma:Basılı malzeme daha sonraki inceleme, laminasyon, dilimleme veya dönüştürme için bir rulo halinde toplanır.

Gerçek baskı kalitesi yalnızca elektronik senkronizasyondan daha fazlasına bağlıdır. Silindir durumu, alt tabaka özellikleri, mürekkep formülasyonu, kurutma koşulları, makine kurulumu ve operatör prosedürlerinin tümü nihai sonucu etkiler.

3. Hangi Özellikler Baskı Performansını Etkiliyor?

Servo Tahrikli Baskı Kontrolü

Servo sürücüler, baskı eksenlerinin koordineli kontrolünü sağlar ve doğru hız ve konum yönetimini destekler. Doğru yapılandırıldıklarında kayıt sapmalarının azaltılmasına ve çok renkli üretim sırasında kurulum ayarlarının daha kolay yönetilmesine yardımcı olabilirler.

Kapalı Döngü Gerilim Yönetimi

Esnek filmler ve ince kağıtlar, ağ gerginliği dengesiz olduğunda gerilebilir, kırışabilir veya kayabilir. Green Ohm'un açıklanan konfigürasyonu, malzeme taşıma işlemini koordine etmek için üç motorlu kapalı devre gerilim kontrolünü kullanıyor. Web hareketini azaltmak ve tutarlı baskı boyutlarını korumak için uygun gerginlik ayarları çok önemlidir.

Bilgisayarlı Renk Kaydı

Yatay ve dikey kayıt ayarlamaları, ayrı ayrı renk baskılarının hizalanmasına yardımcı olur. Ön kayıt işlevleri, tam üretim başlamadan önce kurulumu da destekleyebilir. Bu yetenekler özellikle ayrıntılı grafikler, ince metinler ve renkten renge doğru hizalama gerektiren ambalaj tasarımları için kullanışlıdır.

Mürekkep Beslemesi ve Doktor Bıçağı Düzeneği

Mürekkep transfer silindiri baskı işlemine mürekkep sağlarken, doktor bıçağı da fazla mürekkebi silindir yüzeyinden uzaklaştırır. Green Ohm, ayarlamayı ve bıçak değişikliklerini kolaylaştırmak için tasarlanmış, bağımsız olarak çalıştırılan bir doktor bıçağı düzenlemesini açıklar. Doğru bıçak durumu ve mürekkep yönetimi, temiz görüntü üretimini desteklemeye yardımcı olur.

Entegre Kurutma ve Güvenlik Kontrolleri

Kurutma sistemi, mürekkebin kurumasını desteklemek için kontrollü hava akışı ve sıcaklık yönetimini kullanır. Dokunmatik ekran izleme ve arıza teşhis işlevleri, operatörlerin çalışma koşullarını gözlemlemesine ve sorunları tanımlamasına yardımcı olabilir. Solvent bazlı mürekkeplerle baskı yaparken uygun havalandırma, solvent kullanımı ve makine güvenliği önlemleri hayati önem taşıyor.

• Elektronik olarak koordine edilmiş yazdırma sürücüleri.
• Web stabilitesi için kapalı döngü gerilim yönetimi.
• Yatay ve dikey renk kayıt ayarları.
• Kontrollü mürekkep uygulaması için tasarlanmış mürekkep aktarma ve doktor bıçağı sistemleri.
• Kurutma, izleme ve makine arıza teşhis fonksiyonları.

4. Makine Hangi Malzemeleri Yazdırabilir?

Bir rotogravür baskı makinesi seçerken alt tabaka uyumluluğu önemli bir faktördür. Farklı malzemelerin farklı gerilme özellikleri, yüzey özellikleri, kalınlıkları ve mürekkep yapışma gereksinimleri vardır. Güvenilir sonuçlar için alt tabaka, silindir gravür, mürekkep ve kurutma koşullarının doğru kombinasyonu gereklidir.

Yeşil Ohm, elektronik şaft konfigürasyonu için aşağıdaki malzeme aralıklarını listeler:

Bu aralıklar üreticinin listelediği malzeme parametreleridir; her kalitenin aynı koşullar altında çalışabileceğinin garantisi değildir. Alıcılar, sipariş vermeden önce amaçlanan alt tabakayı, mürekkep sistemini, kalınlığı ve üretim gereksinimlerini doğrulamalıdır.

5. Ana Teknik Özellikler Nelerdir?

Aşağıdaki tablo Green Ohm'un YG-8 serisi elektronik şaftlı rotogravür baskı makinesi için yayınlanan temel özellikleri özetlemektedir. Değerler, satın almadan önce mevcut fiyat teklifi ve nihai teknik anlaşmaya göre teyit edilmelidir.

*Üreticinin yayınlanmış spesifikasyonu, maksimum mekanik ve baskı hızları için mm/dak birimini kullanır. Yukarıdaki değerler yalnızca listelenen rakamların geçici bir yorumu olarak m/dak olarak ifade edilmiştir. Bu rakamları üretim planlamasında kullanmadan önce doğru birimleri ve nominal çalışma hızlarını doğrudan Green Ohm ile onaylayın.

850 mm'lik model daha dar web gereksinimlerine uygun olabilirken, 1.050 mm ve 1.250 mm'lik modeller daha geniş alt tabaka kapasitesi sağlar. Uygun model, yalnızca web genişliğinden ziyade bitmiş paket boyutlarına, malzeme kullanımına, baskı düzenine, silindir özelliklerine ve planlanan çıktıya bağlıdır.

6. Bu Baskı Ekipmanı Nerede Kullanılır?

Elektronik şaft gravür baskı, uzun üretim süreçlerinde tekrarlanabilir grafiklere ihtiyaç duyan üreticiler için uygundur. Uygunluğu ambalaj tasarımına, gereken baskı kalitesine, alt tabakaya, mürekkep sistemine ve sonraki dönüştürme sürecine bağlıdır.

Esnek Gıda Ambalajları

Atıştırmalık poşetleri, şekerleme ambalajları, kuru gıda ambalajları ve diğer esnek paketler için kullanılan baskılı filmler genellikle tutarlı renk üretimi ve net grafikler gerektirir. Bitmiş ambalaj yapısı aynı zamanda geçerli gıdayla temas ve ambalajlama gerekliliklerini de karşılamalıdır.

Tüketim Malları Ambalajı

Deterjan dolum paketleri, kişisel bakım ambalajları ve ev ürünleri poşetleri, markayı, ürün bilgilerini ve kullanım talimatlarını iletmek için çok renkli baskılı filmler kullanabilir.

Kağıt Bazlı Ambalaj

Kağıt kalitesi ve mürekkep sisteminin uyumlu olduğu durumlarda gravür baskı, dekoratif tasarımları, tekrarlanan desenleri ve tutarlı görüntü üretimi gerektiren baskılı ambalaj malzemelerini destekleyebilir.

Endüstriyel Esnek Malzemeler

Bazı endüstriyel ambalaj uygulamaları, tanımlama, ürün bilgisi veya görsel farklılaştırma için basılı filmleri kullanır. Alıcılar, baskı sürecini seçmeden önce kimyasal direnci, alt tabaka performansını ve son kullanım gereksinimlerini değerlendirmelidir.

Daha sonra laminasyon, dilme veya torba yapımına tabi tutulacak ambalajlarda baskı kalitesi, tüm dönüştürme hattının performansıyla birlikte değerlendirilmelidir.

7. Alıcılar Doğru Makineyi Nasıl Seçmeli?

Bir baskı makinesi seçmek, maksimum hızı veya satın alma fiyatını karşılaştırmaktan daha fazlasını gerektirir. Üretim ekipleri, ekipmanı gerçek işlerine, beklenen kullanımına, çalışma ortamına ve bakım yeteneklerine göre eşleştirmelidir.

1. Alt tabaka aralığını onaylayın.Film türlerini, kalınlıklarını, kağıt kalitelerini, yüzey işlemlerini ve gelecekte beklenen malzeme değişikliklerini tanımlayın.
2. Gerekli web genişliğini tanımlayın.Ürettiğiniz ambalaj düzenleri için kullanılabilir baskı genişliğini, kenar kenar boşluklarını ve malzeme kullanımını hesaplayın.
3. Renk ve kayıt gerekliliklerini belirtin.Renk sayısını, görüntünün karmaşıklığını, kayıt toleransını ve inceleme yöntemini onaylayın.
4. Gerçekçi üretim hızını değerlendirin.Yalnızca maksimum mekanik hıza güvenmek yerine alt tabakanız, mürekkebiniz, silindir tekrarınız ve kuruma koşullarınıza göre beklenen çalışma hızlarını sorun.
5. Kontrol sistemini gözden geçirin.Servo konfigürasyonunu, kayıt ayarını, gerilim kontrol davranışını, operatör arayüzünü, alarmları ve sorun giderme desteğini netleştirin.
6. Yardımcı programları ve kurulum ihtiyaçlarını kontrol edin.Elektrik kapasitesini, havalandırmayı, kurutma enerjisini, zemin alanını, egzoz gerekliliklerini ve geçerli güvenlik düzenlemelerini değerlendirin.
7. Servis ve eğitimi planlayın.Kurulum yardımını, operatör eğitimini, yedek parçaları, önleyici bakımı ve satış sonrası müdahale düzenlemelerini onaylayın.

Sipariş vermeden önce ayrıntılı bir teknik teklif isteyin ve mümkünse temsili malzemeler ve sanat eserleri kullanılarak örnek bir deneme düzenleyin. Bu, önerilen konfigürasyonun gerçek üretim ortamına uygun olduğunun doğrulanmasına yardımcı olur.

8. Operatörler Tutarlı Performansı Nasıl Koruyabilir?

Rutin bakım, planlanmamış aksama sürelerinin azaltılmasına yardımcı olur ve baskı tutarlılığını korur. Pratik bir bakım programı, üreticinin kullanım kılavuzunu takip etmeli ve üretim yoğunluğunu, mürekkep kimyasını, alt tabaka türünü ve çevre koşullarını hesaba katmalıdır.

• Baskı silindirlerini inceleyin:Hasar, kirlenme, aşınma ve görüntü aktarımını etkileyebilecek sorunları kontrol edin.
• Sıyırma bıçaklarının bakımı:Bıçak kenarlarını, montajı, temas koşullarını ve değiştirme aralıklarını kontrol edin.
• Gerginlik ayarlarını doğrulayın:Malzemeyi veya iş özelliklerini değiştirirken çözme, istasyonlar arası ve geri sarma gerilimini gözden geçirin.
• Kayıt izleme:Hizalamayı başlatma sırasında, malzeme değişikliklerinden sonra ve üretim boyunca kontrol edin.
• Mürekkep işleme bileşenlerini temizleyin:Mürekkep dolaşımı, kalıntı giderme ve solvent kullanımı için onaylanmış prosedürleri izleyin.
• Kurutma sistemini kontrol edin:Hava akışını, sıcaklık kontrollerini, havalandırmayı ve güvenlik kilitlerini izleyin.
• Sürücüleri ve kontrolleri inceleyin:Servo sistemler, sensörler, PLC bileşenleri ve elektrik bağlantıları için önerilen inceleme programını izleyin.
• Çalışma verilerini kaydedin:Sürekli iyileştirmeyi desteklemek için yinelenen kusurları, arıza sürelerini, israfı ve ayarlamaları belgeleyin.

Solvent bazlı mürekkep kullanırken operatörler, makine üreticisinin talimatlarına ve geçerli yangın, havalandırma, emisyon ve iş güvenliği gerekliliklerine uymalıdır. Bakım yalnızca uygun şekilde eğitilmiş personel tarafından, ekipman güvenli bir duruma getirilmiş halde gerçekleştirilmelidir.

9. Sıkça Sorulan Sorular

S1: Elektronik şaftlı rotogravür baskı makinesinin ana avantajı nedir?

Başlıca avantajı, senkronize baskı ünitelerini ve doğru renk kaydını destekleyen elektronik olarak koordine edilmiş sürücü kontrolüdür. Uygun gerilim yönetimi ve doğru kurulumla birleştirildiğinde bu, çok renkli rulodan ruloya üretimde tutarlılığın artırılmasına ve ayarlamaların basitleştirilmesine yardımcı olabilir.

S2: Green Ohm'un makinesiyle hangi malzemeler uyumludur?

Listelenen malzemeler arasında belirtilen kalınlık veya temel ağırlık aralıklarında PET, naylon, PE, OPP, BOPP, CPP, PVC, selofan ve kağıt yer alır. Gerçek uyumluluk malzeme kalitesine, mürekkep sistemine, yüzey işlemine ve makine konfigürasyonuna bağlıdır. Satın almadan önce istediğiniz alt tabakanın gereksinimlerini doğrulayın.

S3: YG-8 serisinin maksimum baskı hızı nedir?

Ürün sayfasında maksimum mekanik hız 420 ve maksimum baskı hızı 400 olarak listeleniyor, ancak yayınlanan birim tipik endüstriyel hat hızı gösterimiyle tutarsız. Alıcılar, Green Ohm'dan doğru birimlerin, nominal koşulların ve beklenen üretim hızının yazılı onayını almalıdır.

S4: YG-8-850, YG-8-1050 ve YG-8-1250 arasında nasıl seçim yapabilirim?

Listelenen ana fark maksimum web genişliğidir: sırasıyla 850 mm, 1.050 mm ve 1.250 mm. Modeli ambalaj boyutlarına, iş düzenine, alt tabaka kullanımına ve üretim planlarına göre seçin. Ayrıca zemin alanı gereksinimlerini, güç kaynağını ve kurulum koşullarını da doğrulayın.

S5: Teklif istemeden önce ne hazırlamalıyım?

Alt tabaka türünü ve kalınlığını, web genişliğini, baskı rengi sayısını, çizimi veya numuneyi, silindir tekrarı gerekliliklerini, hedef çıktıyı, mürekkep sistemini ve beklenen aşağı akış süreçlerini hazırlayın. Bu ayrıntılar, üreticinin gerekli konfigürasyonu değerlendirmesine ve teklif tamamlanmadan önce teknik soruları belirlemesine yardımcı olur.

10. Sonuç

Elektronik şaftlı rotogravür baskı makinesi, koordineli çok renkli baskı, kontrollü web gerilimi ve tekrarlanabilir kayıt gerektiren esnek ambalaj üreticileri için değerli bir yatırım olabilir. En iyi sonuçlar, makine konfigürasyonunun alt tabaka, çizim, mürekkep sistemi, kurutma gereksinimleri ve gerçek üretim hedefleriyle eşleştirilmesiyle elde edilir. Green Ohm'un YG-8 serisi, servo tahrikli baskı kontrolü, bilgisayarlı kayıt ve entegre malzeme işleme işlevleriyle birlikte listelenen üç web genişliği seçeneği sunar. Nihai bir karar vermeden önce teknik özellikleri, üretim hızı birimlerini, numune baskı sonuçlarını, kurulum gereksinimlerini ve satış sonrası desteği üreticiden onaylayın. Alt tabaka gereksinimlerinizi görüşmek, mevcut konfigürasyonları karşılaştırmak veya özel bir fiyat teklifi talep etmek için,bize UlaşınYeşil Ohm Elektronik Şaftlı Rotogravür Baskı Makinesi ürün sayfası aracılığıyla.
